一、概述：

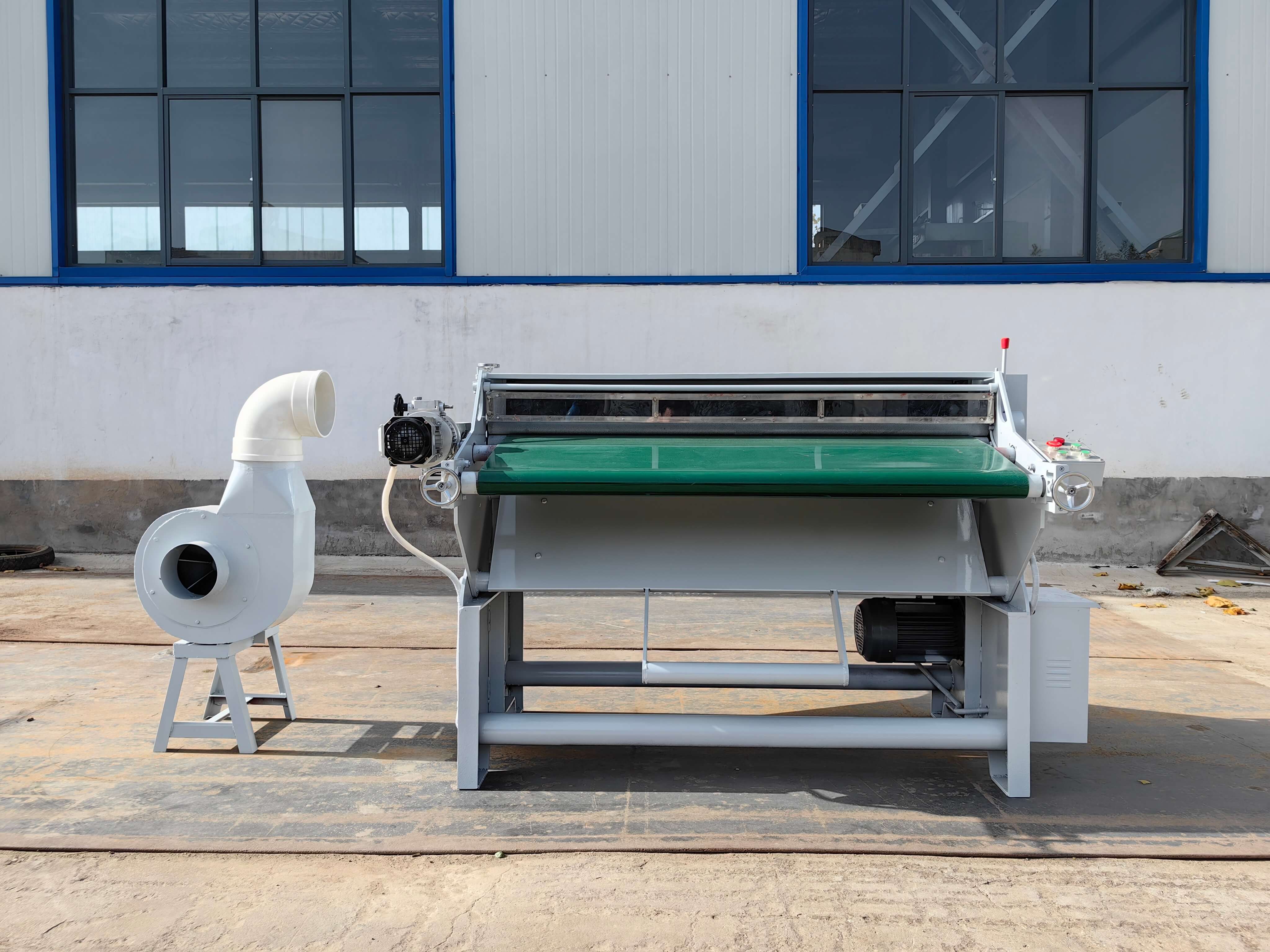

該機采用帶刀橫向水平移動與工作臺向前運動平剪加工工藝。具有操作簡單，調整方便，剪毛平整，工作效率高等優點。是羊皮加工行業的理想產品。

二、技術參數：

1、工作寬度：1200mm

2、帶刀線速度：20米士10%／秒

3、進皮速度：無極調速（0~17米／min )

4、帶刀規格：7100 x 90 X 0.9( mm )

5、輸送網規格：1700x1180( mm )

6、總功率：21.95kw

7、總質量：1500士10%kg

8、外形參考尺寸（主機）:3350 X 1800 x 1500( mm )

三、操作規程

1、準備

A：穿戴好防護用品（如：膠鞋、手套、圍腰等）。

B：合上總電閘。

C：依次啟動各個啟動按鈕，看機器是否運轉正常，是否有異響，各部位手柄是否能夠靈活轉動，風筒是否連接正確、牢固、封閉嚴實。

D：正確運行狀態應該是

(1）風機、風盤按所標箭頭方向轉動。

(2）帶刀從右向左運行。

(3）輸送網向前運行。

(4）砂輪機運行：上砂輪向下轉動，下砂輪向上轉動。

四、磨刀準備：

(1）將帶刀裝掛兩邊刀輪上。具體操作步驟如下：1、先將兩刀輪座固定螺栓輕微松動，旋轉右邊脹緊螺栓，使右側刀輪向內側移動。2、將帶刀裝掛在兩刀輪上，上方夾在托刀板槽中及砂輪機外側的壓刀板下邊，下方置與機架兩側下邊的刀架上。而后，脹緊右邊刀輪，啟動帶刀按鈕（點動）看兩輪面是否平行，在一條直線上，如不平行，可調整兩側刀輪底座的調整螺栓，使刀輪底座轉動，帶刀后端面輕貼兩刀輪后端面凸緣，不產生噪聲即可。而后鎖緊兩刀輪底座螺栓。將頂?shù)遁S承調整到輕貼帶刀后端面上，并鎖緊螺栓固定。

五、刃磨帶刀：

1、移動砂輪機，使砂輪置與帶刀的前方。

2、啟動帶刀按鈕。

3、啟動砂輪機按鈕。

4、轉動下砂輪升降手柄，將下砂輪調整到高出帶刀0.7~1.5cm。

5、轉動砂輪機前后移動手柄，使下砂輪能夠刃磨帶刀產生火花。

6、轉動上砂輪升降手柄，使上砂輪與下砂輪保一樣的打火強度。

7、轉動砂輪機總程的前后移動手柄，緩慢向前移動，使之打火強度稍微劇烈。

8、持續刃磨幾分鐘，至之刃磨鋒利即可。

六、剪毛：

1、將吸毛風倉倉口合上，將擋風板拉到與刀刃相距 1cm 處。

2、根據所需剪毛長度，調整工作臺與帶刀高度。（具體操作方法：扭動工作臺前邊左、右兩個紅色手輪，工作臺前邊可上下移動。)

3、將工作臺調整到操作者能看到帶刀與工作臺重合之處，脹緊輸送網。

4、依次開啟抽毛、吸板、砂輪、帶刀、輸送電機，將皮板毛朝上平鋪在工作臺上進行剪切。

5、結束工作后，應將機器清理干凈，并將風機及風道內雜質清除。打掃周邊環境衛生，將機器所有轉動及移動部位加注潤滑油。

七、注意事項：

1、工作中帶刀輪護罩不得隨意挪動，以免帶刀斷裂，危及人身安全。

2、操作中，身體的任何部位不得與帶刀接觸，以免造成人身傷害。

3、不得隨意觸摸任何轉動部件（機器運轉時）。

4、所有運動機構必須保證在潤滑狀態下運行。

八、常見故障及排除方法：

九、隨機附件：

1、搖把：1個

2、直徑150彈簧抽風管：2根

3、插板：1個

4、抽砂管：1套

5、大彎頭：1個

6、三通接頭：1個
